HOIST HOOK | SWIVEL HOIST HOOK |
SHANK HOOK | SORTING HOOK |
HOOK LATCH |

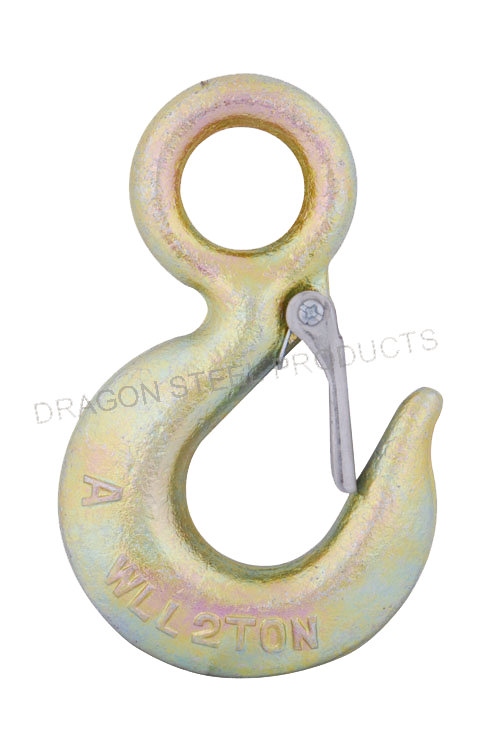

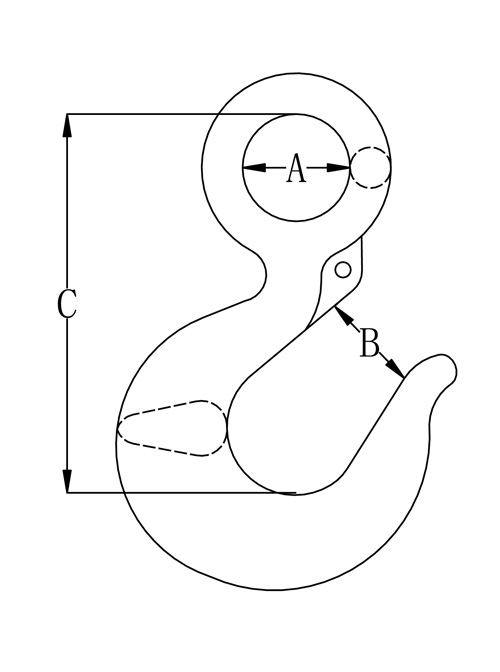

EYE HOIST HOOK | |||||||
Stock No. | Working Load | Dimensions (in) | Weight | Weight | |||
Limit (tons) | (lbs) | ||||||
Carbon | Alloy | A | B | C | (lbs) | w/latch | |
EH012/034G43/G7/L | 1/2 | 3/4 | 0.63 | 0.87 | 2.80 | 0.35 | 0.37 |
EH034/001G43/G7/L | 3/4 | 1 | 0.75 | 0.94 | 3.22 | 0.55 | 0.57 |
EH001/112G43/G7/L | 1 | 1 1/2 | 0.91 | 1.03 | 3.66 | 0.75 | 0.77 |
EH112/002G43/G7/L | 1 1/2 | 2 | 1.12 | 1.06 | 4.09 | 1.25 | 1.28 |
EH002/003G43/G7/L | 2 | 3 | 1.25 | 1.22 | 4.69 | 1.70 | 1.73 |
EH003/005G43/G7/L | 3 | 5 | 1.56 | 1.50 | 5.78 | 3.60 | 3.66 |
EH005/007G43/G7/L | 5 | 7 | 2.00 | 1.88 | 7.38 | 7.08 | 7.19 |
EH712/011G43/G7/L | 7 1/2 | 11 | 2.44 | 2.25 | 9.06 | 13.00 | 13.17 |
EH010/015G43/G7/L | 10 | 15 | 2.83 | 2.52 | 10.09 | 22.00 | 22.15 |
EH015/022G43/G7/L | 15 | 22 | 3.54 | 3.46 | 12.20 | 39.50 | 39.55 |
Ultimate load is 5 times working load limit |

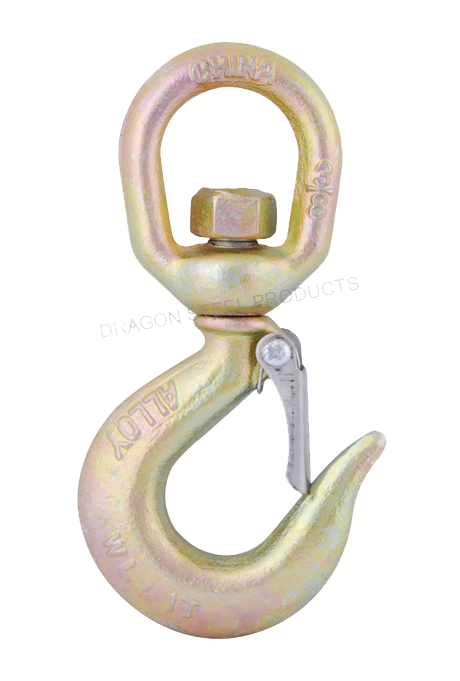

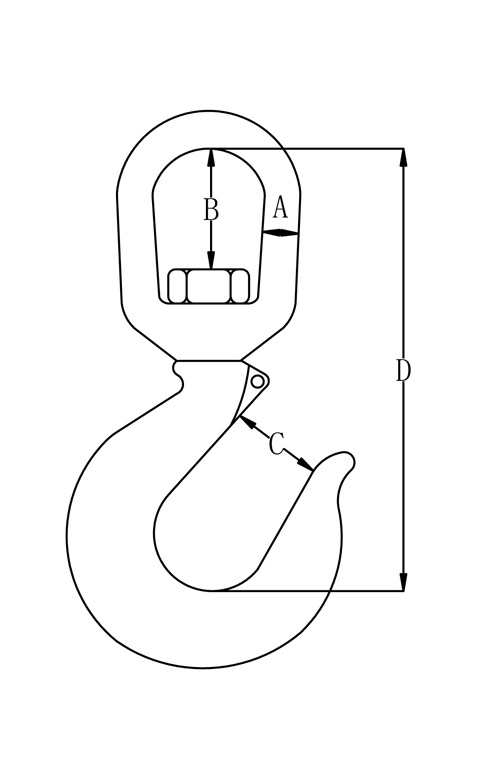

SWIVEL HOIST HOOK | ||||||||
Stock No. | Working Load | Dimensions (in) | Weight | Weight | ||||
Limit (tons) | (lbs) | |||||||
Carbon | Alloy | A | B | C | D | (lbs) | w/latch | |
SEH034/001G43/G7/L | 3/4 | 1 | 3/8 | 15/16 | 15/16 | 4 15/32 | 0.75 | 0.77 |
SEH001/112G43/G7/L | 1 | 1 1/2 | 1/2 | 1 5/16 | 1 1/32 | 5 9/32 | 1.25 | 1.27 |
SEH112/002G43/G7/L | 1 1/2 | 2 | 5/8 | 1 5/8 | 1 1/16 | 6 1/64 | 2.25 | 2.28 |
SEH002/003G43/G7/L | 2 | 3 | 5/8 | 1 9/16 | 1 7/32 | 6 3/8 | 2.57 | 2.60 |
SEH003/412G43/G7/L | 3 | 5 | 3/4 | 1 3/4 | 1 1/2 | 7 13/32 | 4.75 | 4.81 |
SEH005/007G43/G7/L | 5 | 7 | 1 | 2 5/16 | 1 7/8 | 9 19/32 | 10.29 | 10.40 |
SEH712/011G43/G7/L | 7 1/2 | 11 | 1 1/8 | 2 3/8 | 2 1/4 | 11 1/8 | 16.25 | 16.42 |
SEH010/015G43/G7/L | 10 | 15 | 1 1/4 | 2 13/16 | 2 1/2 | 11 15/16 | 23.25 | 23.40 |
SEH015/022G43/G7/L | 15 | 22 | 1 1/2 | 4 | 3 2/5 | 16 5/16 | 54.25 | 54.90 |
Ultimate load is 4 times working load limit |

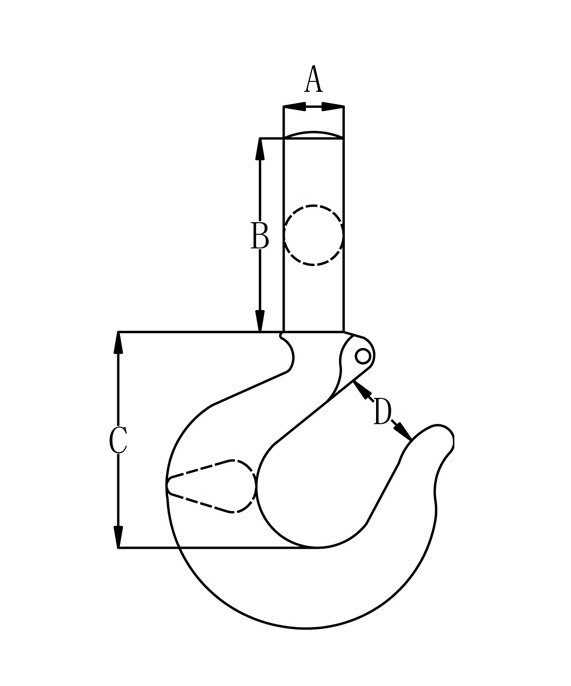

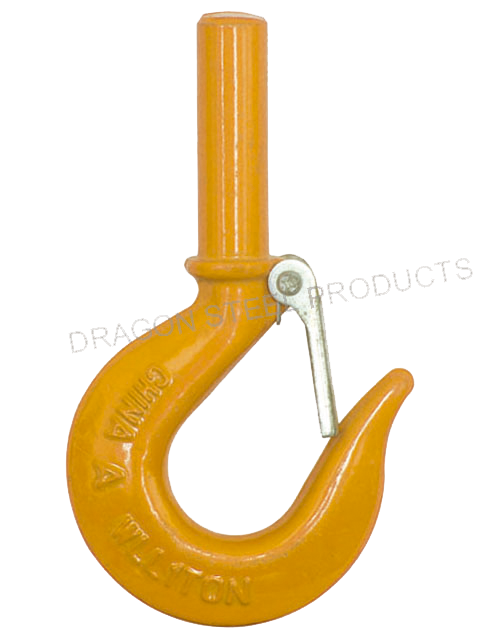

SHANK HOOK | ||||||||
Stock No. | Working Load | Dimensions (in) | Weight | Weight | ||||
(tons) | (lbs) | |||||||
Carbon | Alloy | A | B | C | D | (lbs) | w/latch | |
SHANKHKC034/A010 | 3/4 | 1 | 0.59 | 2.00 | 2.28 | 0.94 | 0.50 | 0.52 |
SHANKHKC001/A112 | 1 | 1 1/2 | 0.66 | 2.25 | 2.53 | 1.03 | 0.75 | 0.77 |
SHANKHKC112/A002 | 1 1/2 | 2 | 0.72 | 2.50 | 2.69 | 1.06 | 1.00 | 1.03 |
SHANKHKC002/A003 | 2 | 3 | 0.88 | 2.75 | 3.06 | 1.22 | 1.85 | 1.88 |
SHANKHKC003/A412 | 3 | 5 | 1.16 | 3.25 | 3.78 | 1.50 | 3.85 | 3.91 |
SHANKHKC005/A007 | 5 | 7 | 1.41 | 3.75 | 4.75 | 1.88 | 7.25 | 7.36 |
SHANKHKC712/A011 | 7 1/2 | 11 | 1.69 | 4.25 | 5.88 | 2.25 | 13.00 | 13.15 |
SHANKHKC010/A015 | 10 | 15 | 1.75 | 4.50 | 6.41 | 2.52 | 19.40 | 19.55 |
*Ultimate load is 5 times working load limit |

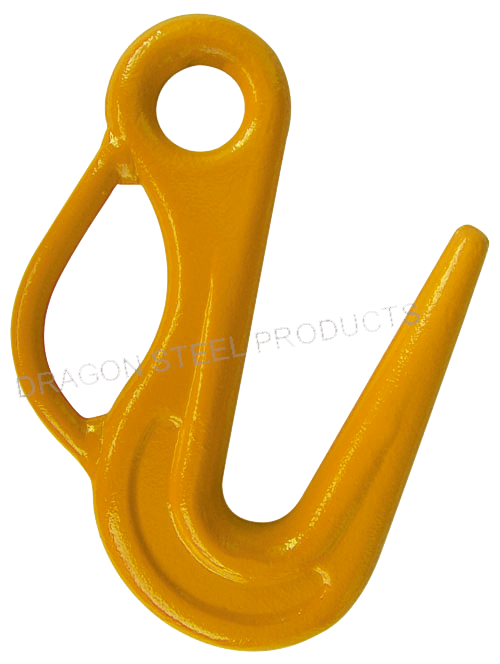

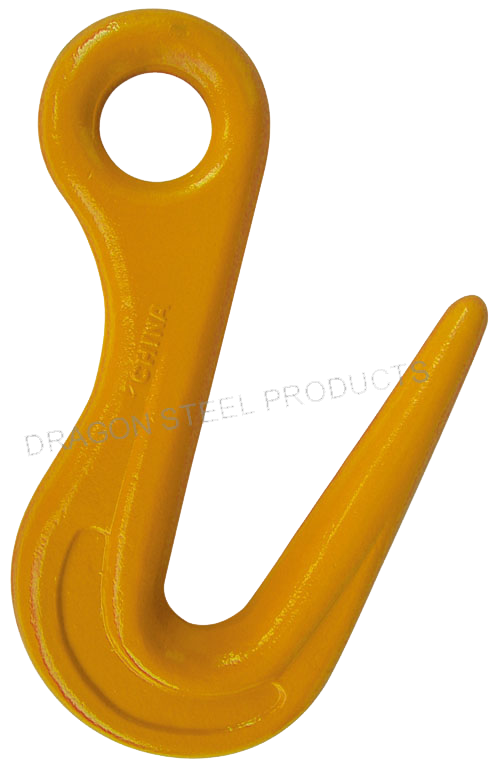

SORTING HOOK | |||||
Stock No. | W.L.L. | W.L.L. | Overall | Inside Dia | Weight |
At tip | At Bottom | Length | Of eye | ||
(tons) | (tons) | (in) | (in) | (lbs) | |
DFSORTHK2 | 2 | 7 1/2 | 9 11/16 | 1 3/8 | 6.25 |
Ultimate load is 4 times working load limit |

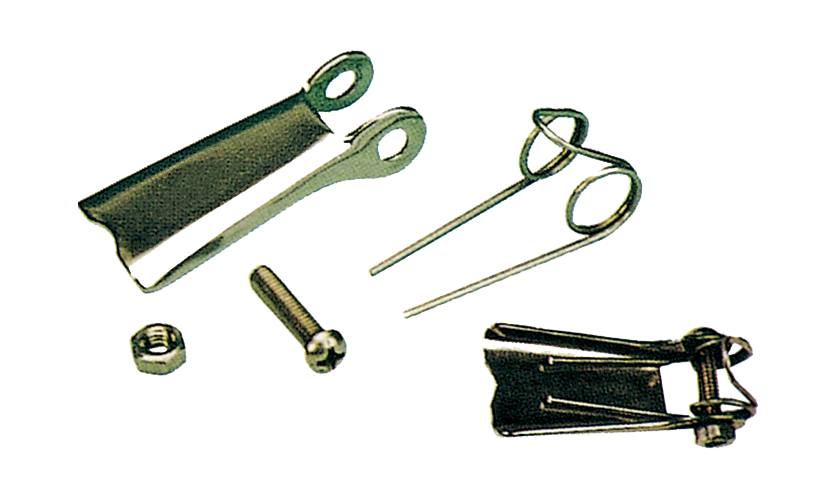

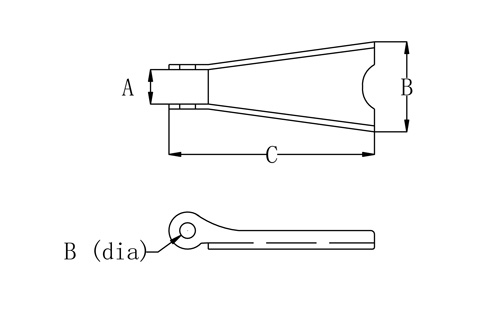

HOOK LATCH | |||||||
Stainless steel or galvanized carbon steel | |||||||
Stock No. | Hook size (tons) | Dimensions (in) | Weight | ||||
Carbon | Alloy | A | B | C | D | (lbs) | |
SS/CSLATCH012/034 | 1/2 | 3/4 | 0.36 | 0.14 | 1.30 | 0.51 | 0.02 |
SS/CSLATCH034/001 | 3/4 | 1 | 0.41 | 0.14 | 1.48 | 0.59 | 0.02 |
SS/CSLATCH001/112 | 1 | 1 1/2 | 0.41 | 0.14 | 1.84 | 0.67 | 0.02 |
SS/CSLATCH112/002 | 1 1/2 | 2 | 0.49 | 0.18 | 1.84 | 0.75 | 0.03 |
SS/CSLATCH002/003 | 2 | 3 | 0.49 | 0.18 | 2.02 | 0.87 | 0.03 |
SS/CSLATCH003/412 | 3 | 4 1/2 | 0.63 | 0.18 | 2.41 | 1.00 | 0.06 |
SS/CSLATCH005/007 | 5 | 7 | 0.71 | 0.20 | 2.99 | 1.42 | 0.11 |
SS/CSLATCH712/011 | 7 1/2 | 11 | 0.79 | 0.20 | 3.68 | 1.57 | 0.17 |
SS/CSLATCH010/015 | 10 | 15 | 0.59 | 0.26 | 3.66 | 1.50 | 0.15 |
SS/CSLATCH015/020 | 15 | 22 | 0.87 | 0.39 | 5.13 | 1.88 | 0.29 |
