U.S.A NACM96 Standard Link Chains | ||||||||||||||

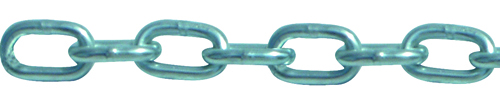

Proof Coil Chain NACM96 (G30) | ||||||||||||||
Nominal | Material | Inside Length | Inside Width | Working Load | Proof Test | Min Breaking | Unit Weight | |||||||
Size | Diameter | (max) | (min) | Limit(max) | (min) | Load | Per 100' | |||||||
in | mm | in | mm | in | mm | in | kg | lb | kn | lb | kn | lb | kg | lb |
1/8 | 4.0 | 0.157 | 23.9 | 0.94 | 6.4 | 0.25 | 180 | 400 | 3.6 | 800 | 7.1 | 1,600 | 8.2 | 18.1 |
3/16 | 5.5 | 0.217 | 24.8 | 0.98 | 7.7 | 0.30 | 365 | 800 | 7.1 | 1,600 | 14.2 | 3,200 | 18.1 | 39.9 |
1/4 | 7.0 | 0.276 | 31.5 | 1.24 | 9.8 | 0.38 | 590 | 1,300 | 11.6 | 2,600 | 23.2 | 5,200 | 29.3 | 64.6 |
5/16 | 8.4 | 0.331 | 32.8 | 1.29 | 11.2 | 0.44 | 860 | 1,900 | 16.9 | 3,800 | 33.8 | 7,600 | 38.5 | 84.9 |
3/8 | 10.0 | 0.394 | 35.0 | 1.38 | 14.0 | 0.55 | 1,200 | 2,650 | 23.6 | 5,300 | 47.2 | 10,600 | 63.7 | 140 |
7/16 | 11.9 | 0.469 | 41.6 | 1.64 | 16.6 | 0.65 | 1,680 | 3,700 | 32.9 | 7,400 | 65.8 | 14,800 | 89.6 | 198 |
1/2 | 13.0 | 0.512 | 45.5 | 1.79 | 18.2 | 0.72 | 2,040 | 4,500 | 40.0 | 9,000 | 80.0 | 18,000 | 107.5 | 237 |
5/8 | 16.0 | 0.630 | 56.0 | 2.20 | 20.0 | 0.79 | 3,130 | 6,900 | 61.3 | 13,800 | 122.6 | 27,600 | 155 | 342 |
3/4 | 20.0 | 0.787 | 70.0 | 2.76 | 25.0 | 0.98 | 4,810 | 10,600 | 94.2 | 21,200 | 188.4 | 42,400 | 242 | 534 |
7/8 | 22.0 | 0.866 | 77.0 | 3.03 | 27.5 | 1.08 | 5,810 | 12,800 | 113.8 | 25,600 | 227.6 | 51,200 | 299 | 659 |
1 | 26.0 | 1.024 | 90.9 | 3.58 | 31.7 | 1.25 | 8,120 | 17,900 | 159.1 | 35,800 | 318.2 | 71,600 | 416 | 917 |
U.S.A NACM96 Standard Link Chains | ||||||||||||||
High Test Chain NACM96 (G43) | ||||||||||||||
Nominal | Material | Inside Length | Inside Width | Working Load | Proof Test | Min Breaking | Unit Weight | |||||||
Size | Diameter | (max) | (min) | Limit(max) | (min) | Load | Per 100' | |||||||
in | mm | in | mm | in | mm | in | kg | lb | kn | lb | kn | lb | kg | lb |
1/4 | 7.0 | 0.276 | 31.5 | 1.24 | 9.8 | 0.38 | 1,180 | 2,600 | 17.3 | 3,900 | 34.6 | 7,800 | 29.3 | 64.6 |
5/16 | 8.7 | 0.343 | 32.8 | 1.29 | 11.2 | 0.44 | 1,770 | 3,900 | 26.0 | 5,850 | 52.0 | 11,700 | 46.7 | 103 |
3/8 | 10.0 | 0.394 | 35.0 | 1.38 | 14.0 | 0.55 | 2,450 | 5,400 | 36.0 | 8,100 | 72.0 | 16,200 | 63.7 | 140 |
1/2 | 13.5 | 0.531 | 45.5 | 1.79 | 18.2 | 0.72 | 4,170 | 9,200 | 61.3 | 13,800 | 122.6 | 27,600 | 116.4 | 257 |
5/8 | 16.0 | 0.630 | 56.0 | 2.20 | 20.0 | 0.79 | 5,900 | 13,000 | 86.7 | 19,500 | 173.4 | 39,000 | 155 | 342 |
3/4 | 20.0 | 0.787 | 70.0 | 2.76 | 25.0 | 0.98 | 9,160 | 20,200 | 134.7 | 30,300 | 269.4 | 60,600 | 242 | 534 |
U.S.A NACM96 Standard Link Chains | ||||||||||||||

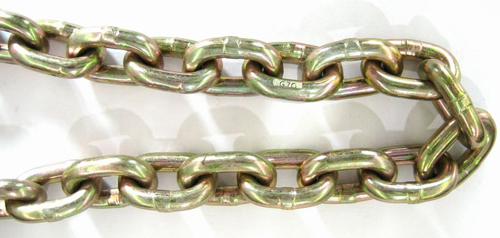

Transport Chain NACM96 (G70) | ||||||||||||||
Nominal | Material | Inside Length | Inside Width | Working Load | Proof Test | Min Breaking | Unit Weight | |||||||
Size | Diameter | (max) | (min) | Limit(max) | (min) | Load | Per 100' | |||||||
in | mm | in | mm | in | mm | in | kg | lb | kn | lb | kn | lb | kg | lb |
1/4 | 7.0 | 0.276 | 31.5 | 1.24 | 9.8 | 0.38 | 1,430 | 3,150 | 28.0 | 6,300 | 56.0 | 12,600 | 29.4 | 64.8 |
5/16 | 8.7 | 0.343 | 32.8 | 1.29 | 11.2 | 0.44 | 2,130 | 4,700 | 41.8 | 9,400 | 83.6 | 18,800 | 46.7 | 103 |
3/8 | 10.0 | 0.394 | 35.0 | 1.38 | 14.0 | 0.55 | 2,990 | 6,600 | 58.7 | 13,200 | 117.4 | 26,400 | 63.7 | 140 |
1/2 | 13.5 | 0.531 | 45.5 | 1.79 | 18.2 | 0.72 | 5,130 | 11,300 | 100.5 | 22,600 | 201.0 | 45,200 | 116.4 | 257 |
5/8 | 16.0 | 0.630 | 56.0 | 2.20 | 20.0 | 0.79 | 7,170 | 15,800 | 140.5 | 31,600 | 280.9 | 63,200 | 155 | 342 |
