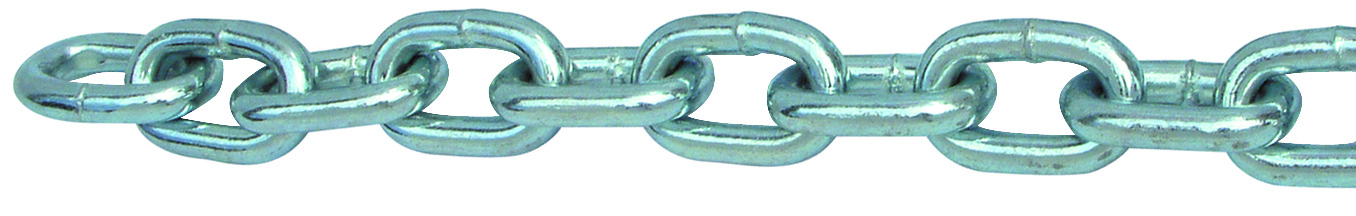

DIN5685A Short Link Chains | |||||
Diameter | Inside | Outside | Proof | Breaking | Unit |
Length | Width | Load | Load | Weight | |
mm | mm | mm | N | N | kg/100m |
2.0 | 12 | 8 | 500 | 1,250 | 7.0 |
2.5 | 14 | 10 | 750 | 2,000 | 11.0 |
3.0 | 16 | 12 | 1,120 | 2,800 | 16.5 |
3.5 | 18 | 14 | 1,500 | 3,850 | 22.5 |
4.0 | 19 | 16 | 2,000 | 5,000 | 30.0 |
4.5 | 20 | 18 | 2,500 | 6,300 | 39.5 |
5.0 | 21 | 20 | 3,150 | 7,750 | 50.0 |
5.5 | 23 | 22 | 3,800 | 9,500 | 60.5 |
6.0 | 24 | 24 | 4,500 | 11,500 | 73.0 |
6.5 | 26 | 26 | 5,400 | 13,500 | 86.0 |
7.0 | 28 | 28 | 6,000 | 15,000 | 100 |
8.0 | 32 | 32 | 8,000 | 20,000 | 130 |
9.0 | 36 | 36 | 10,000 | 25,000 | 165 |
10 | 40 | 40 | 12,500 | 31,000 | 205 |
11 | 44 | 44 | 15,000 | 38,000 | 250 |
12 | 48 | 48 | 18,000 | 45,000 | 290 |
13 | 52 | 52 | 21,200 | 53,000 | 345 |
