Specification: DIN3062 | Specification: DIN3063 | |||||

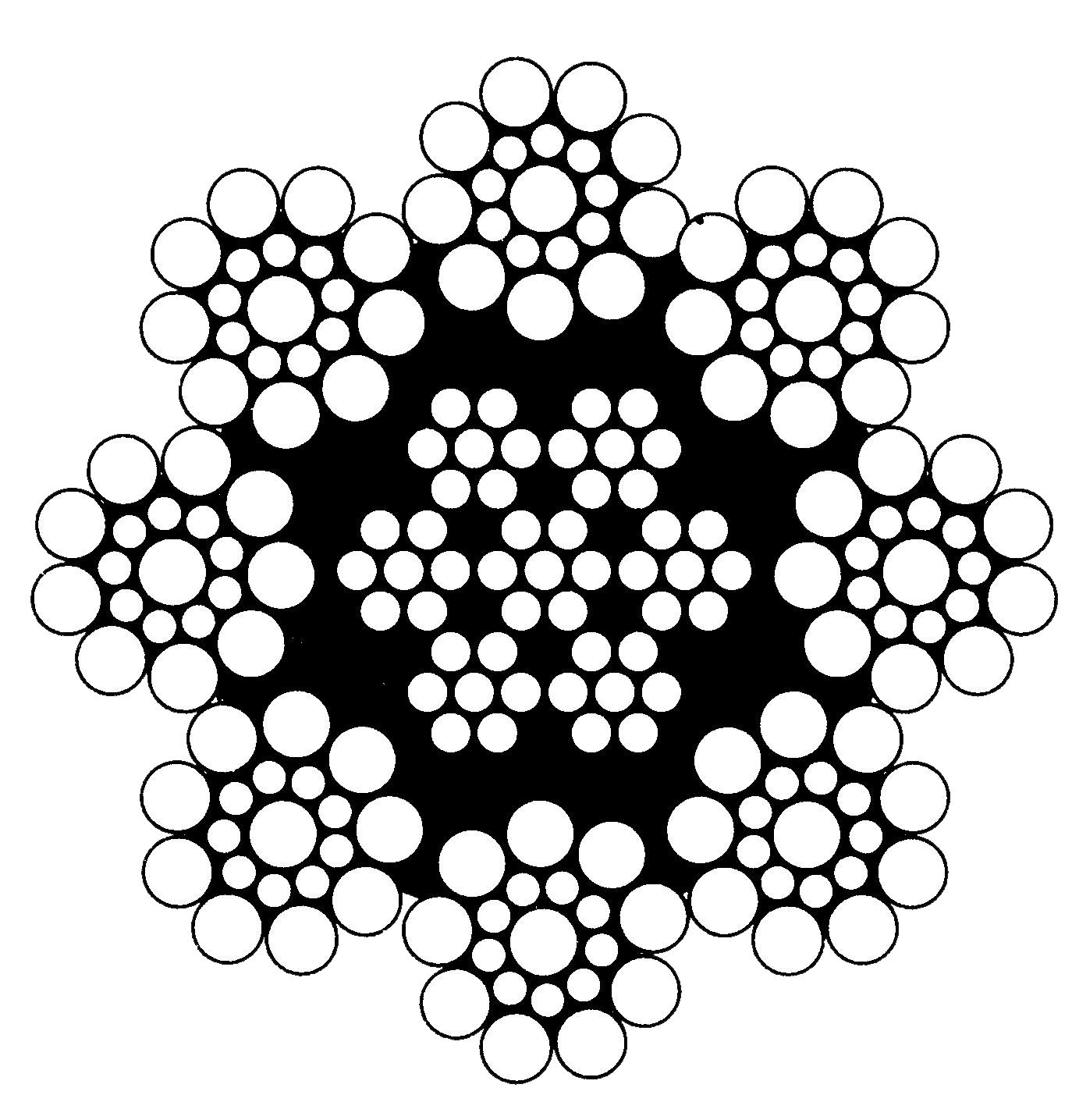

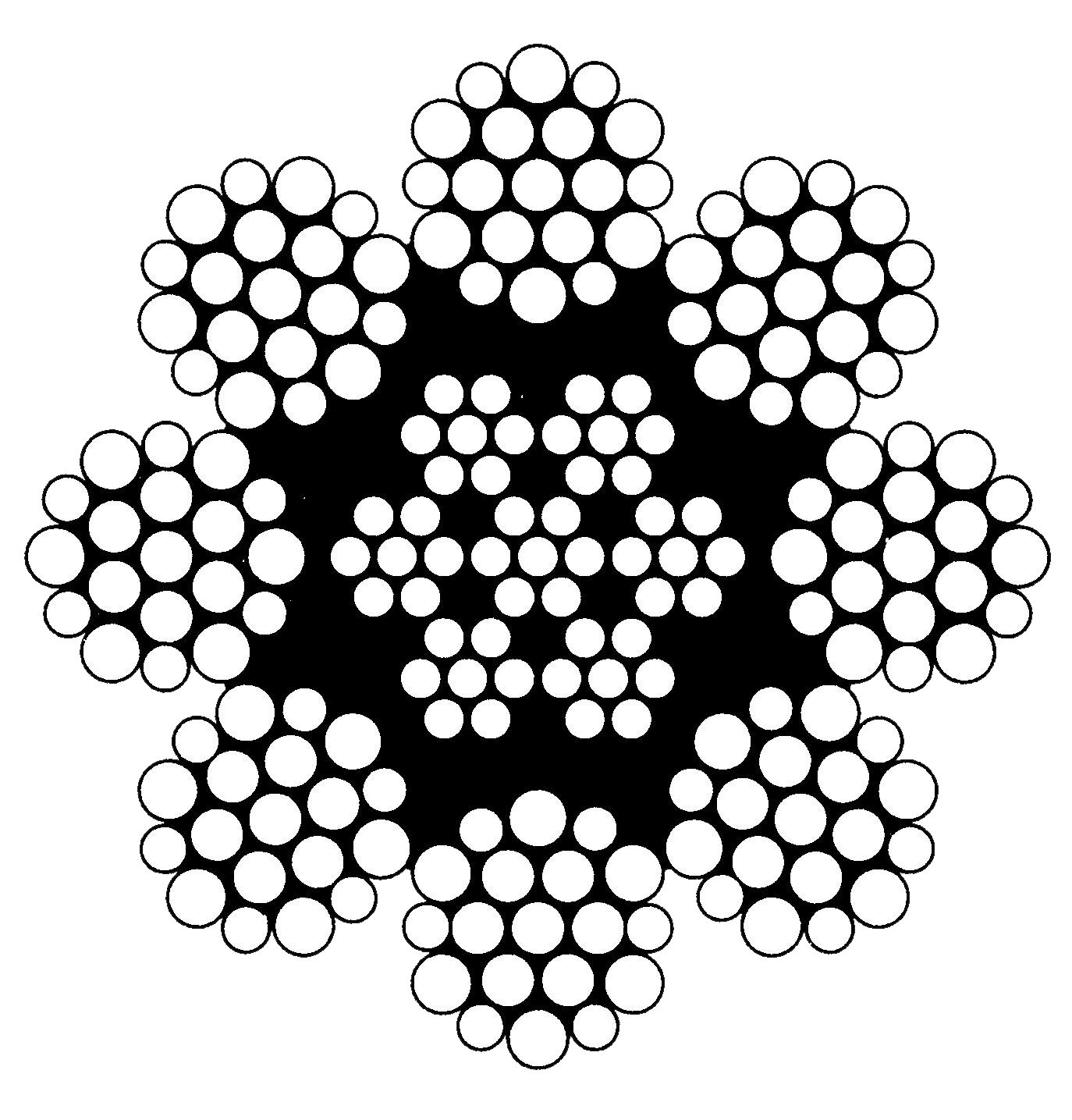

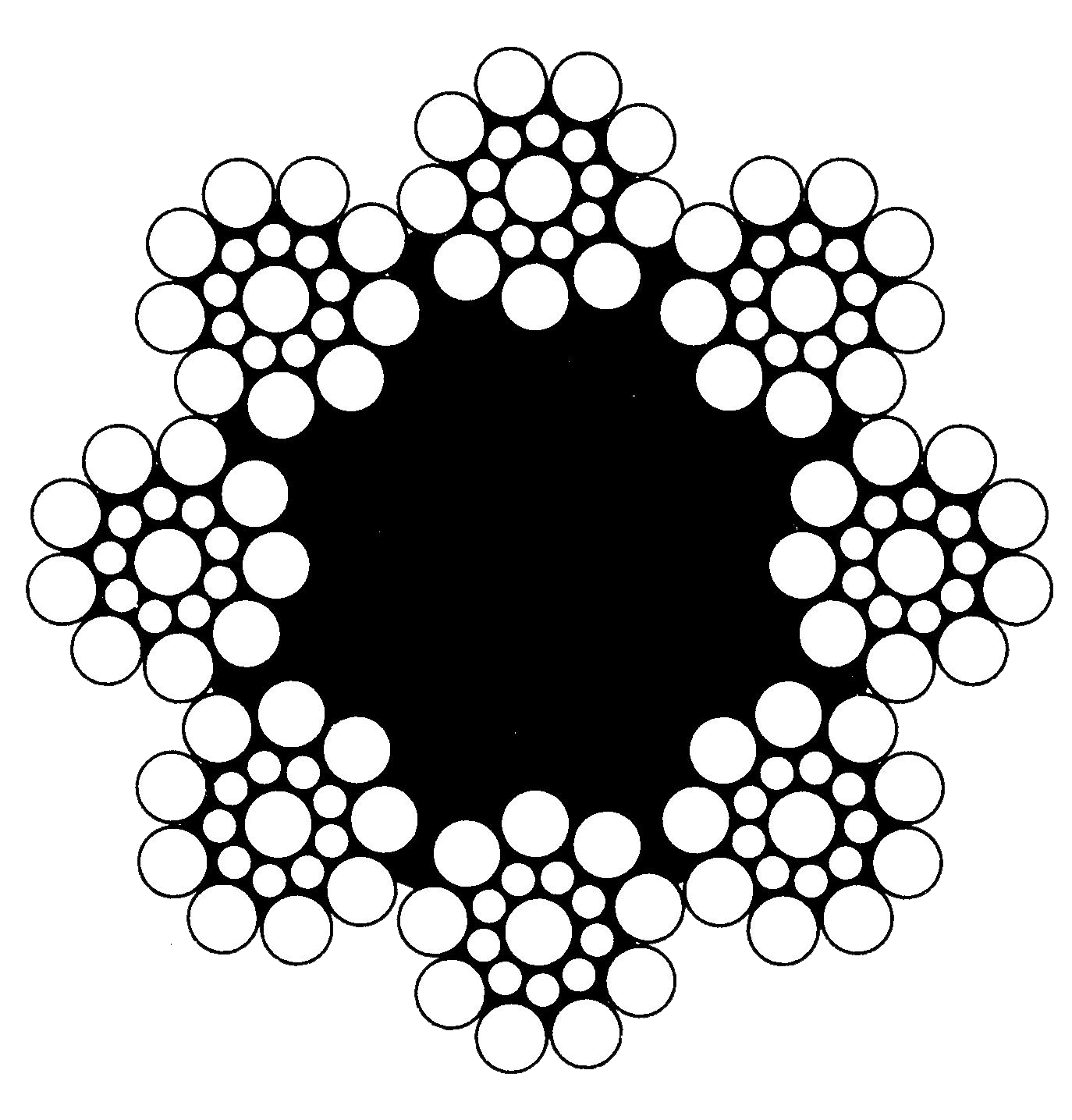

8x19(S)+FC, 8x19(S)+IWRC | 8x19(W)+FC, 8x19(W)+IWRC | |||||
Nominal Diameter | Approx. | Nominal Tensile Strength | ||||
Weight | 1570 N/mm2 | 1770 N/mm2 | ||||
kg/100m | Minimum Breaking Strength (KN) | |||||
mm | FC | IWRC | FC | IWRC | FC | IWRC |
10 | 34.8 | 42.5 | 45.1 | 53.2 | 50.8 | 59.9 |
11 | 42.2 | 51.4 | 54.5 | 64.3 | 61.5 | 72.5 |
12 | 50.2 | 61.2 | 64.9 | 76.6 | 73.2 | 86.3 |
13 | 58.9 | 71.9 | 76.1 | 89.8 | 85.9 | 101 |
14 | 68.3 | 83.3 | 88.3 | 104 | 99.6 | 117 |
15 | 78.4 | 95.7 | 101 | 120 | 114 | 135 |
16 | 89.2 | 109 | 115 | 136 | 130 | 153 |
17 | 101 | 123 | 130 | 154 | 147 | 173 |
18 | 113 | 138 | 146 | 172 | 165 | 194 |
19 | 126 | 153 | 163 | 192 | 183 | 216 |
20 | 139 | 170 | 180 | 213 | 203 | 240 |
22 | 169 | 206 | 218 | 257 | 246 | 290 |
24 | 201 | 245 | 260 | 306 | 293 | 345 |
Specification: DIN3064 | ||||||

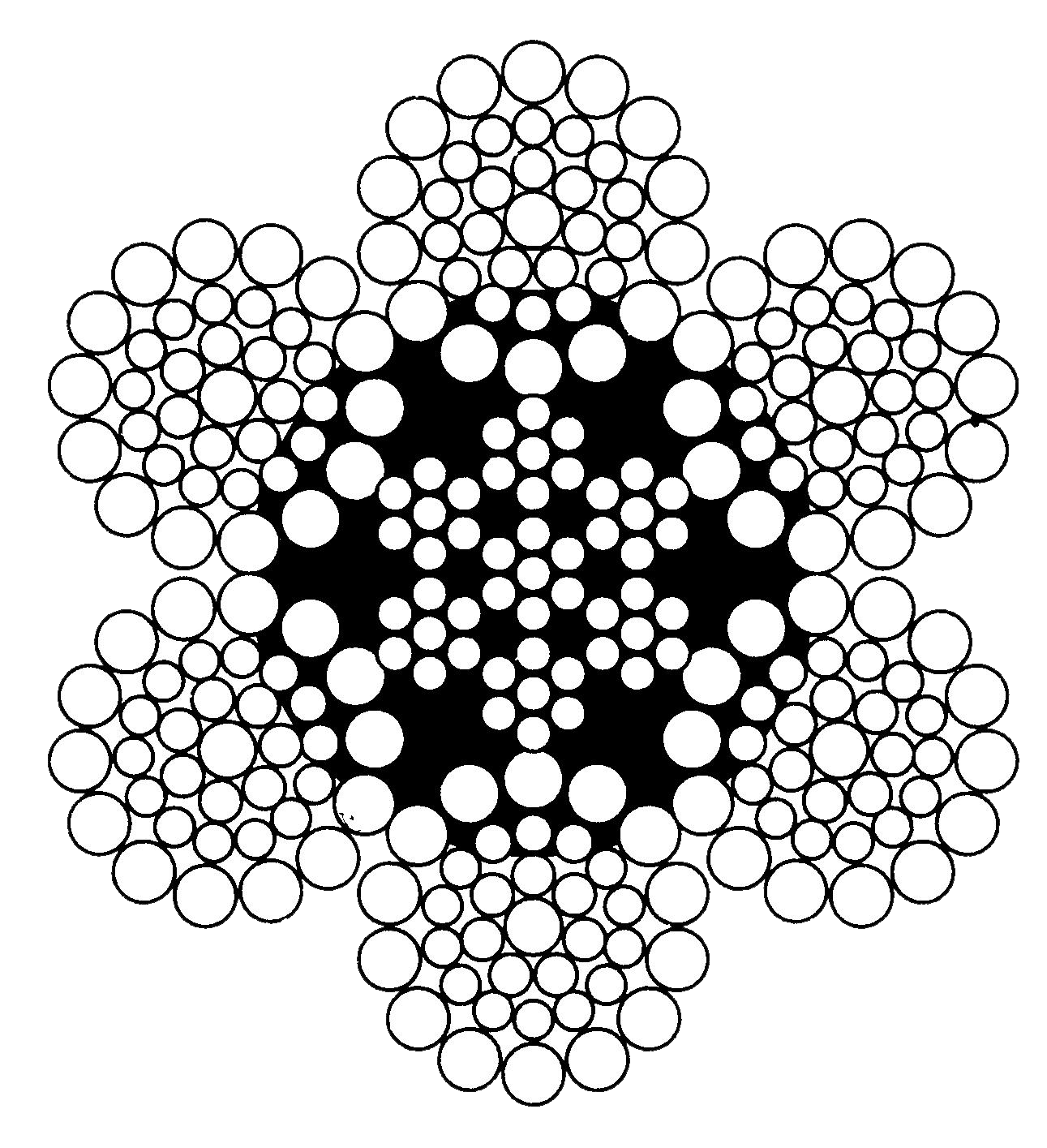

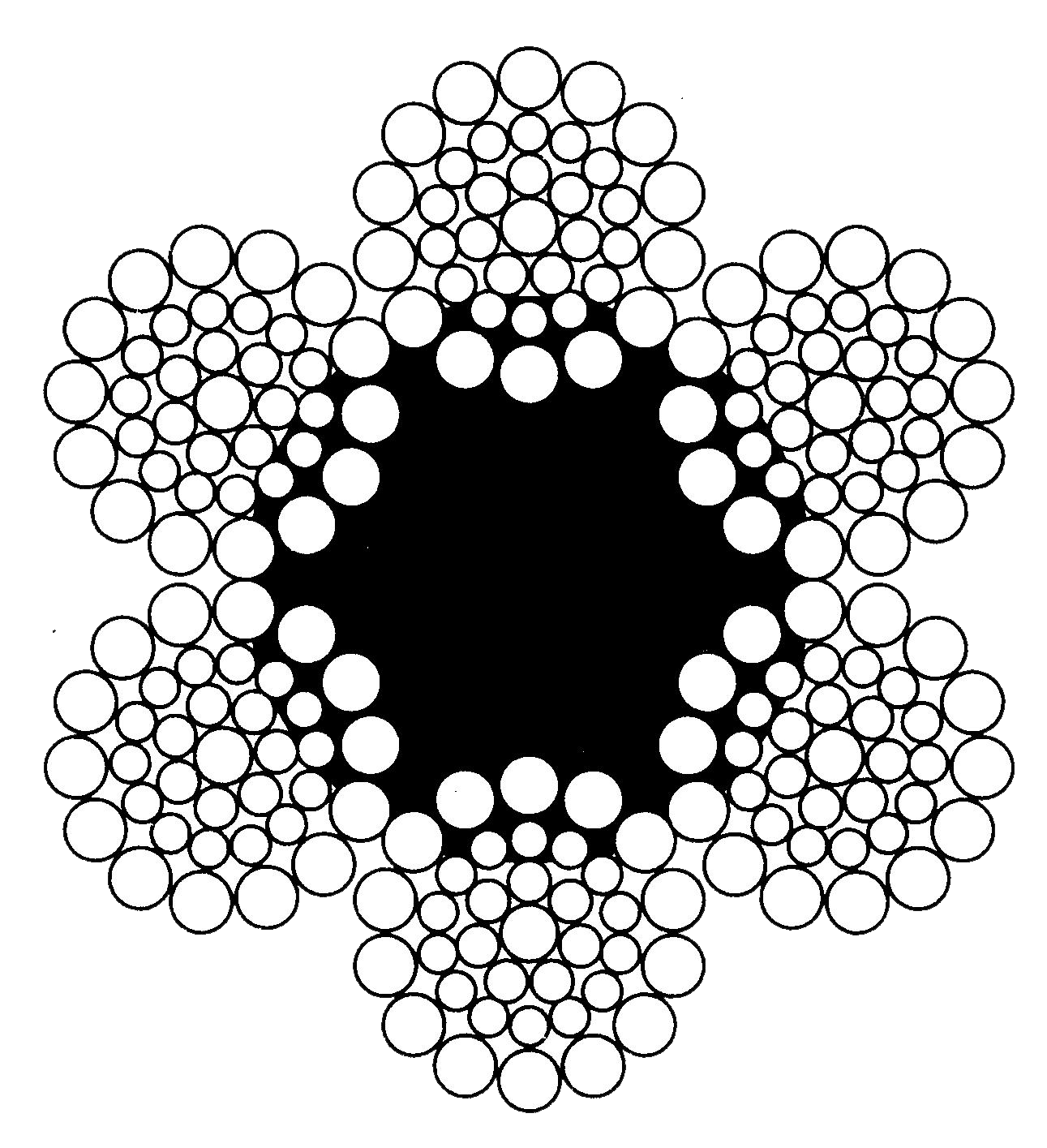

6x36(WS)+FC, 6x36(WS)+IWRC | ||||||
Nominal Diameter | Approx. | Nominal Tensile Strength | ||||
Weight | 1570 N/mm2 | 1770 N/mm2 | ||||
kg/100m | Minimum Breaking Strength (KN) | |||||
mm | FC | IWRC | FC | IWRC | FC | IWRC |
12 | 54.7 | 60.2 | 74.4 | 80.6 | 84.0 | 89.9 |
13 | 64.3 | 70.7 | 87.4 | 94.6 | 98.3 | 106 |
14 | 74.5 | 82.0 | 101 | 109 | 114 | 124 |
16 | 97.3 | 107 | 133 | 143 | 149 | 161 |
18 | 123 | 135 | 168 | 181 | 189 | 204 |
20 | 152 | 167 | 203 | 221 | 234 | 252 |
22 | 184 | 202 | 250 | 271 | 282 | 304 |
24 | 219 | 241 | 298 | 322 | 336 | 363 |
26 | 257 | 283 | 340 | 378 | 395 | 425 |
28 | 298 | 328 | 405 | 438 | 458 | 493 |
32 | 389 | 428 | 530 | 571 | 598 | 644 |
36 | 493 | 542 | 670 | 724 | - | - |
40 | 608 | 669 | 828 | 894 | - | - |
44 | 736 | 810 | 1000 | 1080 | - | - |
