NACM90 Straight Link Coil Chains | ||||||||||||
Trade | Material | Inside | Inside | Working | Min Breaking | Unit | ||||||
Size | Diameter | Length | Width | Load | Load | Weight | ||||||
No | mm | inch | mm | inch | mm | inch | kg | lb | kg | lb | kg/100' | lb/100' |
4 | 3.05 | 0.120 | 28.1 | 1.11 | 5.32 | 0.21 | 93.0 | 205 | 372 | 820 | 4.3 | 9.5 |
3 | 3.43 | 0.135 | 29.8 | 1.17 | 6.09 | 0.24 | 116 | 255 | 464 | 1,020 | 5.6 | 12.3 |
2 | 3.8 | 0.148 | 29.9 | 1.18 | 6.59 | 0.26 | 141 | 310 | 562 | 1,240 | 7.2 | 15.9 |
1 | 4.1 | 0.162 | 31.7 | 1.25 | 7.10 | 0.28 | 168 | 370 | 672 | 1,480 | 8.4 | 18.5 |
1/0 | 4.5 | 0.177 | 31.7 | 1.25 | 7.86 | 0.31 | 200 | 440 | 800 | 1,760 | 10.4 | 22.9 |
2/0 | 4.9 | 0.192 | 31.9 | 1.26 | 8.62 | 0.34 | 236 | 520 | 944 | 2,080 | 12.6 | 27.8 |
3/0 | 5.3 | 0.207 | 32.9 | 1.30 | 9.13 | 0.36 | 274 | 605 | 1,096 | 2,420 | 15.0 | 33.1 |
4/0 | 5.5 | 0.218 | 35.2 | 1.39 | 9.64 | 0.38 | 304 | 670 | 1,216 | 2,680 | 16.0 | 35.3 |
5/0 | 6.4 | 0.250 | 38.5 | 1.52 | 11.20 | 0.44 | 400 | 880 | 1,600 | 3,520 | 22.0 | 48.5 |

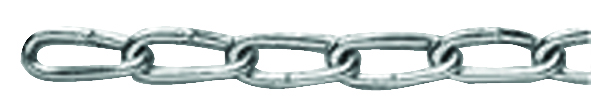

NACM90 Twist Link Coil Chains | ||||||||||||
Trade | Material | Inside | Inside | Working | Min Breaking | Unit | ||||||
Size | Diameter | Length | Width | Load | Load | Weight | ||||||
No | mm | inch | mm | inch | mm | inch | kg | lb | kg | lb | kg/100' | lb/100' |
4 | 3.05 | 0.120 | 27.6 | 1.09 | 4.56 | 0.18 | 88.5 | 195 | 354 | 780 | 4.5 | 9.9 |
3 | 3.43 | 0.135 | 28.9 | 1.14 | 5.32 | 0.21 | 109 | 240 | 436 | 960 | 5.8 | 12.8 |
2 | 3.8 | 0.148 | 29.1 | 1.15 | 5.58 | 0.22 | 134 | 295 | 536 | 1,180 | 7.5 | 16.5 |
1 | 4.1 | 0.162 | 30.9 | 1.22 | 6.34 | 0.25 | 159 | 350 | 636 | 1,400 | 8.7 | 19.2 |
1/0 | 4.5 | 0.177 | 30.9 | 1.22 | 6.85 | 0.27 | 188 | 415 | 752 | 1,660 | 10.9 | 24.0 |
2/0 | 4.9 | 0.192 | 31.4 | 1.24 | 7.36 | 0.29 | 225 | 495 | 900 | 1,980 | 13.0 | 28.7 |
3/0 | 5.3 | 0.207 | 31.9 | 1.26 | 8.12 | 0.32 | 261 | 575 | 1,044 | 2,300 | 15.6 | 34.4 |
4/0 | 5.5 | 0.218 | 34.0 | 1.34 | 8.32 | 0.33 | 288 | 635 | 1,152 | 2,540 | 16.6 | 36.6 |
5/0 | 6.4 | 0.250 | 37.3 | 1.47 | 9.65 | 0.38 | 379 | 835 | 1,516 | 3,340 | 22.8 | 50.3 |
