NACM90 Straight Link Machine Chains | ||||||||||||
Trade Size | Material Diameter | Inside Length | Inside Width | Working Load | Min BreakingLoad | UnitWeight | ||||||
No | mm | inch | mm | inch | mm | inch | kg | lb | kg | lb | kg/100' | lb/100' |
4 | 3.05 | 0.120 | 14.0 | 0.55 | 5.3 | 0.21 | 97.5 | 215 | 390 | 860 | 5.4 | 11.9 |
3 | 3.43 | 0.135 | 15.0 | 0.59 | 6.1 | 0.24 | 123 | 270 | 490 | 1,080 | 6.9 | 15.2 |
2 | 3.8 | 0.148 | 15.5 | 0.61 | 6.6 | 0.26 | 147 | 325 | 590 | 1,300 | 8.9 | 19.6 |
1 | 4.1 | 0.162 | 16.0 | 0.63 | 7.1 | 0.28 | 177 | 390 | 708 | 1,560 | 10.5 | 23.1 |
1/0 | 4.5 | 0.177 | 18.8 | 0.74 | 7.9 | 0.31 | 211 | 465 | 844 | 1,860 | 12.3 | 27.1 |
2/0 | 4.9 | 0.192 | 19.8 | 0.78 | 8.6 | 0.34 | 247 | 545 | 988 | 2,180 | 14.8 | 32.6 |
3/0 | 5.3 | 0.207 | 21.6 | 0.85 | 9.1 | 0.36 | 288 | 635 | 1,152 | 2,540 | 17.2 | 37.9 |
4/0 | 5.5 | 0.218 | 25.1 | 0.99 | 9.6 | 0.38 | 318 | 700 | 1,272 | 2,800 | 17.8 | 39.2 |
5/0 | 6.4 | 0.250 | 27.2 | 1.07 | 11.2 | 0.44 | 420 | 925 | 1,680 | 3,700 | 24.8 | 54.7 |

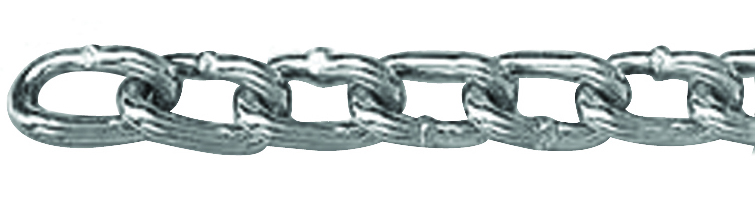

NACM90 Twist Link Machine Chains | ||||||||||||
Trade Size | Material Diameter | Inside Length | Inside Width | Working Load | Min. BreakingLoad | UnitWeight | ||||||
No | mm | inch | mm | inch | mm | inch | kg | lb | kg | lb | kg/100' | lb/100' |
4 | 3.05 | 0.120 | 13.1 | 0.52 | 4.3 | 0.17 | 93.0 | 205 | 372 | 820 | 5.7 | 12.6 |
3 | 3.43 | 0.135 | 14.2 | 0.56 | 5.1 | 0.20 | 116 | 255 | 464 | 1,020 | 7.3 | 16.1 |
2 | 3.8 | 0.148 | 14.7 | 0.58 | 5.3 | 0.21 | 141 | 310 | 564 | 1,240 | 9.2 | 20.3 |
1 | 4.1 | 0.162 | 15.0 | 0.59 | 6.1 | 0.24 | 168 | 370 | 672 | 1,480 | 11.0 | 24.3 |
1/0 | 4.5 | 0.177 | 17.2 | 0.68 | 6.6 | 0.26 | 200 | 440 | 800 | 1,760 | 12.9 | 28.4 |
2/0 | 4.9 | 0.192 | 18.5 | 0.73 | 7.1 | 0.28 | 236 | 520 | 944 | 2,080 | 15.5 | 34.2 |
3/0 | 5.3 | 0.207 | 20.3 | 0.80 | 7.9 | 0.31 | 274 | 605 | 1,096 | 2,420 | 16.8 | 37.0 |
4/0 | 5.5 | 0.218 | 22.5 | 0.89 | 8.1 | 0.32 | 304 | 670 | 1,216 | 2,680 | 18.4 | 40.6 |
5/0 | 6.4 | 0.250 | 25.3 | 1.00 | 9.4 | 0.37 | 400 | 880 | 1,600 | 3,520 | 26.0 | 57.3 |
